谐波减速器有什么优势?

本润机器人 时间:2018-09-12 浏览量:4453

       谐波齿轮减速器是一种减速装置,广泛应用在航空、航天、能源、航海、造船、仿生器械、常用军械、器床、仪表、电子设备、矿山冶金、交通运输、起重器械、石油化工器械、纺织器械、农业器械以及医疗器械等方面。谐波齿轮减速器是中小型机器人的主要核心组件,谐波齿轮减速器什么成为机器人专用的减速器呢?

谐波减速器有什么优势?


1)传动速比大。单级谐波齿轮传动速比范围为70~320,在某些装置中可达到1000,多级传动速比可达30000以上。它不仅可用于减速,也可用于增速的场合。

(2)承载能力高。这是因为谐波齿轮传动中同时啮合的齿数多,双波传动同时啮合的齿数可达总齿数的30%以上,而且柔轮采用了高强度材料,齿与齿之间是面接触。

(3)传动精度高。这是因为谐波齿轮传动中同时啮合的齿数多,误差平均化,即多齿啮合对误差有相互补偿作用,故传动精度高。在齿轮精度等级相同的情况下, 传动误差只有普通圆柱齿轮传动的1/4左右。同时可采用微量改变波发生器的半径来增加柔轮的变形使齿隙很小,甚至能做到无侧隙啮合,故谐波齿轮减速机传动 空程小,适用于反向转动。

(4)传动效率高、运动平稳。由于柔轮轮齿在传动过程中作均匀的径向移动,因此,即使输入速度很高,轮齿的相对滑移速度仍是极低(故为普通渐开线齿轮传动 的百分之—),所以,轮齿磨损小,效率高(可达69%~96%)。又由于啮入和啮出时,齿轮的两侧都参加工作,因而无冲击现象,运动平稳。

谐波减速器有什么优势?

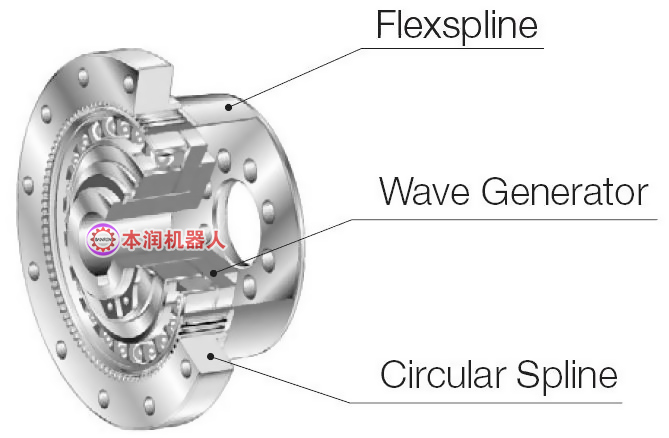

(5)结构简单、零件数少、安装方便。仅有三个基本构件,且输入与输出轴同轴线,所以结构简单,安装方便。


(6)体积小、重量轻。与一般减速机比较,输出力矩相同时,谐波齿轮减速机的体积可减小2/3,重量可减轻1/2。

(7)可向密闭空间传递运动。利用柔轮的柔性特点,轮传动的这一可贵优点是现有其他传动无法比拟的。
